一、RTP协议概述
RTP（Real-time Transport Protocol），即实时传输协议，在网络传输中占据着至关重要的地位。它是一个为程序指定处理在单点或多点网络服务上传输多媒体数据的方式的英特网传输标准。
RTP 的作用主要是为实时传输音频和视频等多媒体数据提供端到端的网络传输功能。随着互联网的普及和带宽的提升，人们对于实时音视频传输的需求不断增加，RTP 协议应运而生。它通过在数据包中添加时间戳和序列号等信息，保证音视频数据的实时性和顺序性。
在网络传输中，RTP 协议的重要性不言而喻。它提供了时间标签和序列号，以确保数据的时序和完整性，同时支持流媒体传输和多播通信。例如，在 VoIP 通信领域，RTP 协议广泛应用于保证语音数据的实时传输；在视频会议中，RTP 协议确保会议中的视频数据实时传输和同步显示；在流媒体传输中，通过 RTP 协议，流媒体可以实现快速、稳定的传输，在直播和点播领域得到广泛应用。
RTP 协议的数据格式包括头部和有效载荷。头部包含了时间戳、序列号等信息，有效载荷则用于传输实时数据。RTP 协议通过 UDP 进行数据传输，UDP 不保证数据包的可靠性，但能提供更低的延迟。同时，RTP 协议还支持 RTCP，用于统计发送和接收数据的情况，以及协商编解码参数等。
总之，RTP 协议作为一种实时传输协议，在网络通信中具有重要的地位，为多媒体数据的实时传输提供了可靠的保障。
二、RTP协议格式

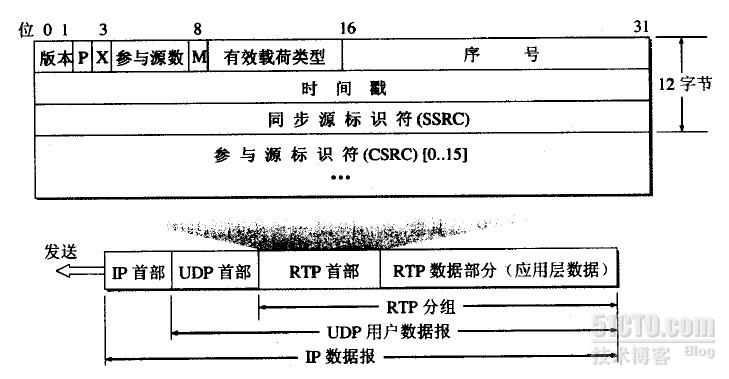

（一）固定头部结构
RTP 协议报文固定头部的各个字段都有着特定的含义和作用。
版本号：RTP 协议当前版本号为 2，占 2 位。这个字段用于标识使用的 RTP 版本，在数据包有效性检查中起着重要作用，若版本号丢失，机器无法判断该数据包是否有效，可能会丢弃该数据包。
填充标志：1 位，如果设置为 1，表示报文中包含一个或多个填充字节，这些填充字节位于有效载荷之后，主要用于特定场景，如加密方案要求每一个数据块做填充。
扩展标志：1 位，如果设置为 1，表示报文包含一个扩展头部。但扩展头部很少使用，因为可能会引起混乱，一般情况下，固定头部就能满足大多数需求。
CSRC 计数：4 位，给出紧接在固定头后的 CSRC（贡献源）标识符数量。
标记：1位，用于特定类型的应用程序，例如在视频流中可以用来表示关键帧，在音频流中可表示谈话开始等。
有效载荷类型：7 位，指出后面的 RTP 数据属于何种格式的应用，比如对于音频有效载荷有 G.711μ（0）、G.711A（8）、G.729（18）等；对于视频有效载荷有 H.261（31）、MPEG1（32）等。这个字段让接收端能够根据不同的编码格式进行处理。
序列号：16 位，用于标识发送者发送的 RTP 报文序列号。对每一个发送的 RTP 分组，其序号加 1，从 0 到 65535 循环。这个序列号使接收端能够发现丢失的分组，同时也能将失序的 RTP 分组重新按序排列好。
时间戳：32 位，反映了 RTP 分组中数据的第一个字节的采样时刻。在一次会话开始时的初始值是随机选择的，即使在没有信号发送时，时间戳的数值也要随时间而不断地增加。接收端使用时间戳可以准确知道应该在什么时间点还原哪一个数据块，以消除时间抖动。
同步源标识符：32 位，用于标识同步信源。参加同一视频会议的两个同步信源不能有相同的 SSRC，接收者将根据 SSRC 标识符来区分不同的信源，进行 RTP 报文的分组。
贡献源标识符：每个 CSRC 标识符占 32 位，可以有 0 到 15 个。CSRC 标识由混合器插入，其值就是组成复合信号的各个分信号的 SSRC 标识，用以标识各个组成分信号的信源。
（二）有效载荷类型
不同的有效载荷类型对应着不同的多媒体数据格式。例如，在音频编码格式中，有 G.711μ、G.711A、G.729 等；在视频编码格式中，有 H.261、MPEG1、MPEG2 等。这些不同的编码格式在数据压缩率、音频质量、视频清晰度等方面各有特点。接收端根据 RTP 报文中的有效载荷类型字段，能够准确识别出所接收到的多媒体数据的格式，并调用相应的解码器进行解码。这样可以确保多媒体数据在网络传输过程中的兼容性和正确性。同时，有效载荷类型的多样性也为不同的应用场景提供了更多的选择，满足了用户对于不同质量和类型的多媒体数据的需求。
三、RTP工作机制
（一）会话建立 当应用程序建立一个 RTP 会话时，会确定一对目的传输地址。目的传输地址由一个网络地址和一对端口组成。其中，有两个端口，一个用于 RTP 包，另一个用于 RTCP 包。这样的设计使得 RTP/RTCP 数据能够正确发送。RTP 数据发向偶数的 UDP 端口，而对应的控制信号 RTCP 数据发向相邻的奇数 UDP 端口（偶数的 UDP 端口＋1），从而构成一个 UDP 端口对。例如，若 RTP 选择端口号为 50000，那么 RTCP 则会使用端口号 50001。
（二）数据发送与接收 在数据发送过程中，RTP 协议从上层接收流媒体信息码流，如 H.263、H.264 等视频编码格式或 G.711μ、G.729 等音频编码格式。RTP 协议将这些多媒体数据封装成 RTP 数据包。首先，RTP 协议从上层接收流媒体信息码流，如 H.264 视频流。然后，将其封装成 RTP 数据包，其中包括固定头部和有效载荷。固定头部包含了版本号、填充标志、扩展标志、CSRC 计数、标记、有效载荷类型、序列号、时间戳、同步源标识符等信息。有效载荷则是实际的多媒体数据。接着，RTP 将 RTP 数据包发往 UDP 端口对中的偶数端口。
在接收端，数据从 RTP 包中被提取出来。首先，接收端通过 UDP 端口接收 RTP 数据包。然后，根据 RTP 数据包的固定头部信息，如序列号、时间戳等，对数据包进行排序和重组。接收端使用时间戳来计算延迟和延迟抖动，并进行同步控制。可以根据 RTP 包的时间戳来获得数据包的时序，从而确保多媒体数据的正确播放。同时，接收端根据有效载荷类型字段，调用相应的解码器对多媒体数据进行解码，以恢复原始的音频或视频信号。例如，当接收到一个有效载荷类型为 H.264 的 RTP 数据包时，接收端会调用 H.264 解码器对数据进行解码，然后播放视频。

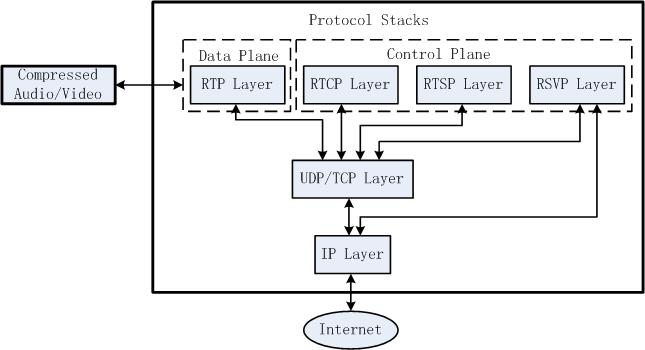

四、RTP与RTCP的关系
RTCP 对 RTP 起着至关重要的作用，主要体现在以下几个方面：
（一）提供数据传输质量的反馈 RTCP 可以通过发送 SR（Sender Report）和 RR（Receiver Report）等报文来监测网络状态，如丢包率、延迟、抖动等，从而实时反馈网络状况。例如，当接收方检测到网络拥塞时，可能会出现较高的丢包率和延迟。通过 RR 报文，接收方可以将这些信息反馈给发送方。发送方收到反馈后，可以根据接收方的反馈信息，调整 RTP 流的发送速率，以适应当前网络状况。比如，降低发送速率以减少网络拥塞，提高数据传输的可靠性。
（二）为每个RTP源传输固定标识符
RTCP 为 RTP 源携带一个持久性传输层标识符，称为规范名或 CNAME。由于一旦发现冲突或程序重启时，SSRC 标识符会随之改变，所以接收方需要 CNAME 来跟踪每一个参与者。同时接收方还要求 CNAME 能够与一组相关 RTP 会话中来自于给定参与者的多重数据流相关联，例如同步视频和音频。这样可以确保在复杂的网络环境中，接收方能够准确地识别和跟踪不同的 RTP 数据源。
（三）知晓成员数目，控制包发送速率 通过每一个参与者发送各自的控制包给其它所有参与者，每一个参与者能够独立观察到参与者数量。此数目可用来计算控制包的发送速率。例如，在一个大型视频会议中，如果参与者数量众多，RTCP 会自动调整控制包的发送速率，以避免过多占用网络带宽，影响 RTP 数据的传输。通常，控制传输带宽应当是会话带宽的一小部分，建议 RTCP 控制传输带宽为 RTCP 会话带宽的 5%。其中的 1/4 分配给发送者；当发送者的比例超过所有参与者的 1/4 时，其 RTCP 控制带宽相应增加。
（四）传输最小连接控制信息 RTCP 可以传输最少的会议控制信息，例如在用户界面显示参与者标识。这对于 “松散受控” 会话非常有用，在这种会话中，成员可以不经过资格控制和参数协商而加入或退出会议。比如，在一个在线教育平台上，学生可以随时加入或退出课堂，RTCP 可以及时更新参与者列表，方便教师和学生了解课堂的参与情况。
五、RTP协议的应用场景
（一）IP电话 在 IP 电话中，RTP 协议起着关键的作用，实现了两台计算机之间音频数据的实时交换。RTP 协议将音频数据封装成 RTP 数据包，通过 UDP 进行传输。数据包中包含了时间戳、序列号等信息，确保音频数据的实时性和顺序性。例如，当一方说话时，音频数据被采集并编码，然后通过 RTP 协议封装成数据包发送出去。接收方接收到 RTP 数据包后，根据序列号和时间戳对数据包进行排序和重组，然后调用相应的解码器对音频数据进行解码，最终播放出声音。
同时，RTP 协议还与 RTCP 协议配合使用，RTCP 协议通过发送控制包来监测网络状态，如丢包率、延迟等。如果检测到网络拥塞，发送方可以根据反馈信息调整音频数据的发送速率，以保证音频质量。据统计，在良好的网络环境下，IP 电话中的 RTP 协议可以实现低至几十毫秒的延迟，保证了通话的实时性。
（二）视频会议 在视频会议中，RTP 协议对音频和视频数据的传输起着至关重要的作用。对于音频数据，RTP 协议将其封装成 RTP 数据包进行传输，确保音频的实时性和顺序性。对于视频数据，同样通过 RTP 协议进行封装和传输。在视频会议中，RTP 协议通过时间戳来确保音频和视频的同步播放。例如，当一个人在视频会议中说话时，音频和视频数据分别被采集和编码，然后通过 RTP 协议封装成数据包发送出去。接收方根据时间戳对音频和视频数据包进行同步播放，确保参会者能够同时听到声音和看到图像。
此外，RTP 协议还支持多播通信，使得多个参会者可以同时接收音频和视频数据，提高了视频会议的效率。在大型视频会议中，可能有数百人甚至上千人同时参加，RTP 协议能够稳定地传输音频和视频数据，保证会议的顺利进行。
（三）视频监控
在视频监控系统中，RTP 协议常常与其他协议结合使用。例如，与 RTSP 协议配合，实现视频流的控制和传输。RTP 协议负责视频数据的实时传输，而 RTSP 协议则用于控制视频的播放、暂停、快进等操作。在视频监控系统中，RTP 协议将摄像头采集到的视频数据封装成 RTP 数据包，通过网络传输到监控中心。监控中心的接收端根据序列号和时间戳对数据包进行排序和重组，然后调用解码器对视频数据进行解码，最终显示出监控画面。
在不同领域，RTP 协议在视频监控中都发挥着重要作用。在公共安全领域，如火车站、地铁站、广场等场所的视频监控系统中，RTP 协议确保了视频数据的实时传输，为管理部门提供了重要的监管工具。在商业管理领域，大型超市、商场、银行等场所的视频监控系统通过 RTP 协议实现对员工行为的监控和场所安全的监管。在智能交通领域，安装在道路、桥梁、隧道等关键位置的摄像头利用 RTP 协议传输交通流量、车辆行驶轨迹等视频数据，为交通管理部门提供决策支持。在企业安全生产领域，工厂、工地等场所的视频监控系统借助 RTP 协议，让管理人员能够实时观察生产设备运行状态和工人操作过程，及时发现异常情况并采取措施。
六、RTP协议的优势与挑战
（一）优势 RTP 协议具有诸多显著优势。首先，RTP 支持多播，这使得它可以同时向多个接收者发送数据。例如，在大型视频会议中，一个发送端可以通过 RTP 多播将音频和视频数据同时传输给众多参会者，极大地提高了数据传输效率。据统计，在一个拥有 100 个接收者的视频会议场景中，使用 RTP 多播比单播方式可以节省大量的网络带宽和服务器资源。
其次，RTP 提供了数据封装和序列化机制。这使得接收端可以根据序列号和时间戳正确地恢复出原始数据流。时间戳反映了采样的时间点，用于同步和抖动控制。序列号则用于检测丢失的数据包和重建数据包顺序。通过这种机制，即使在网络环境不稳定的情况下，接收端也能尽可能地还原出原始数据。例如，在网络延迟较大或者数据包乱序到达的情况下，接收端可以根据序列号对数据包进行重新排序，根据时间戳进行同步播放，确保音频和视频的流畅性。
（二）挑战
然而，RTP 协议也面临着一些挑战。其中最主要的挑战就是 RTP 本身并不保证数据的可靠传输。换句话说，如果网络环境恶劣，可能会丢失一些 RTP 数据包。虽然在大多数情况下，这并不会对用户体验产生太大影响，但在某些情况下（比如，网络丢包率非常高的情况下），这可能会成为一个问题。
当网络丢包率高时，可能会导致音频和视频出现卡顿、花屏等现象。例如，在网络拥塞的情况下，RTP 数据包可能会被丢弃，导致接收端无法完整地恢复出原始数据流。对于音频数据，可能会出现声音断断续续的情况；对于视频数据，可能会出现画面模糊、花屏甚至完全无法播放的情况。此外，高丢包率还可能导致时间戳和序列号的混乱，进一步影响数据的同步和播放。
为了解决这个问题，通常需要结合其他协议，如 RTCP 协议来提供一定的质量控制和反馈机制。同时，也可以采用一些技术手段，如前向纠错、丢包重传等，来提高数据传输的可靠性。但这些方法也会带来一定的额外开销，如增加网络带宽的占用、延迟的增加等。因此，在实际应用中，需要根据具体的网络环境和应用需求，权衡可靠性和性能之间的关系。
